晶片檢測

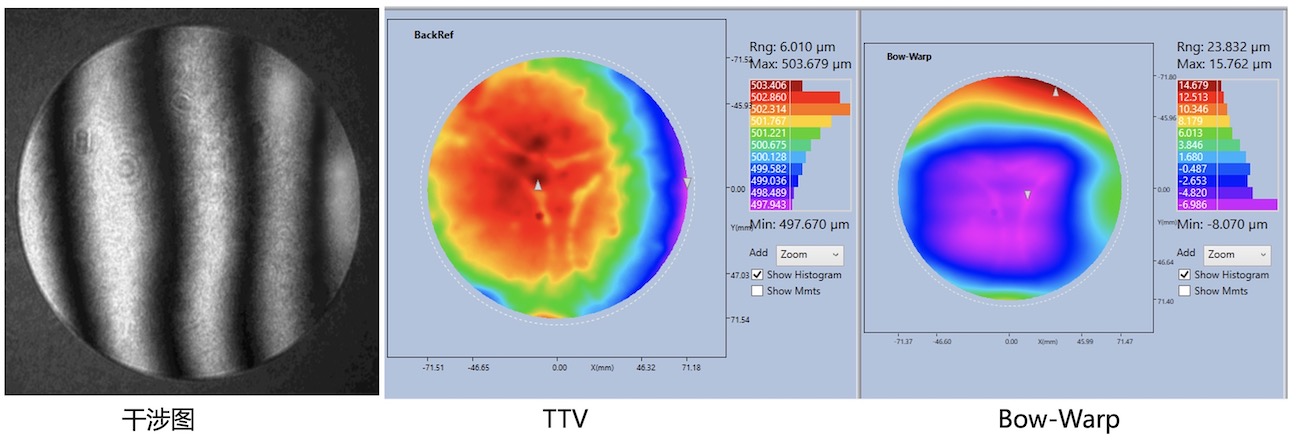

襯底片面型輪廓檢測


       利用碳化硅襯底上下表面與光相互作用的干涉圖案,可以分析碳化硅襯底的厚度變化(TTV和LTV),襯底的翹曲度和彎曲度等重要的襯底面型指標。

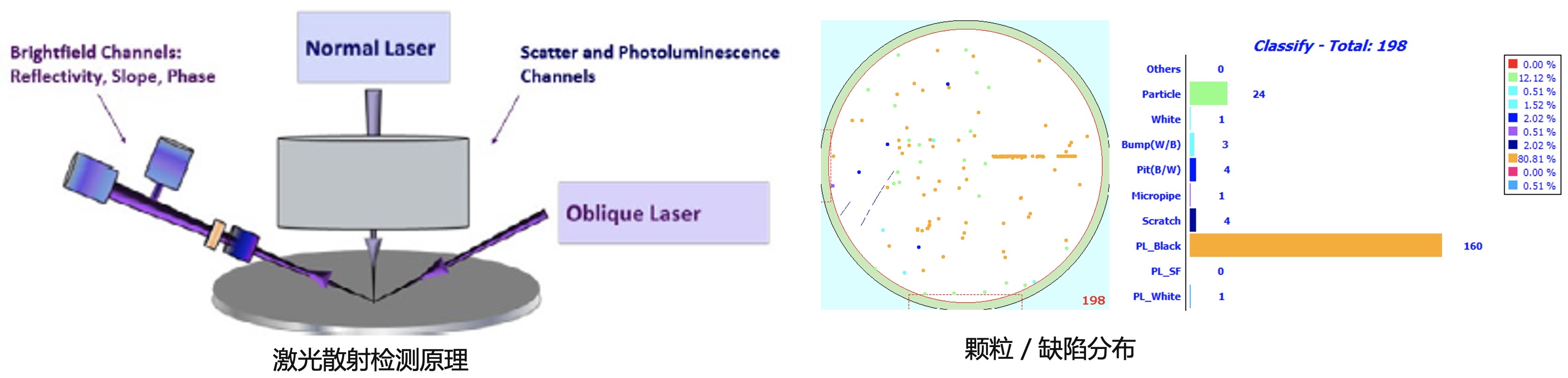

拋光片或外延片的表面缺陷分析


       利用激光在襯底表面的散射,可以分析襯底表面上的顆粒大小和缺陷形態,通過激光對襯底表面的面掃描,可以獲得襯底上顆粒和缺陷的面分布情況,同時在光致發光(PL)功能模塊的幫助下,可以進一步分析襯底內部的缺陷復合中心,為襯底質量評估提供更全面的信息。




各種類型襯底片表面粗糙度分析


       通過原子力探針(AFM)的快速敲擊和掃描襯底表面,獲得表面相關的納米級別的高低起伏等信息,提供襯底表面粗糙度的定量分析。

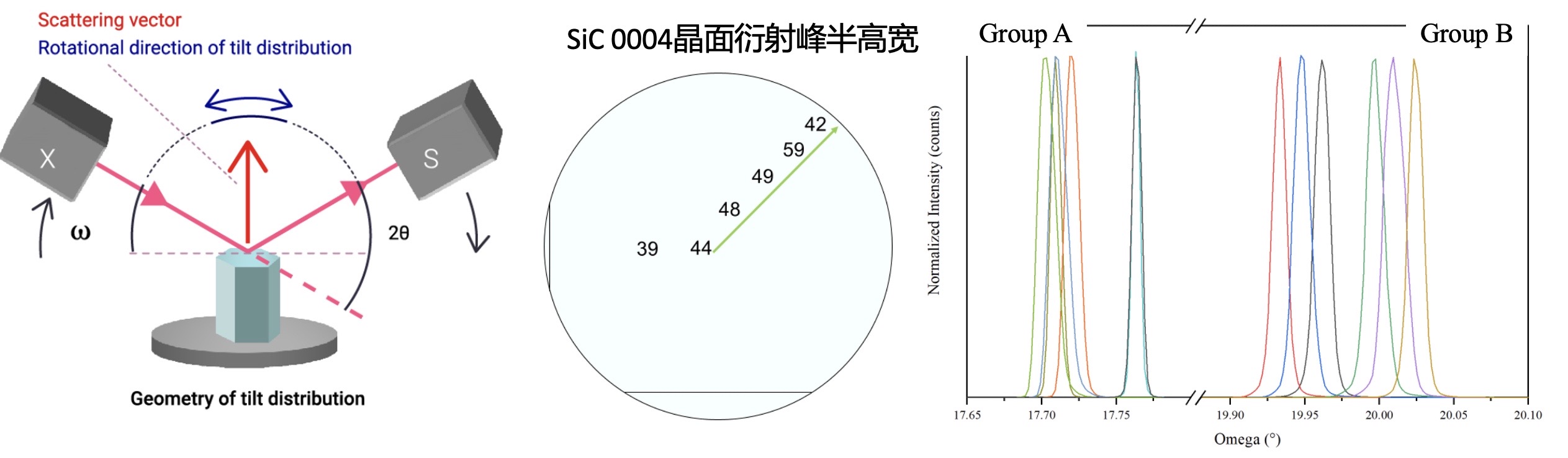

晶體和襯底片的結晶質量分析


       通過測量X射線搖擺曲線,獲得襯底或者晶體某一晶面的衍射峰強度和角度分布,根據衍射信號半峰寬的大小來判定晶面間距的一致性,進而判定結晶質量。

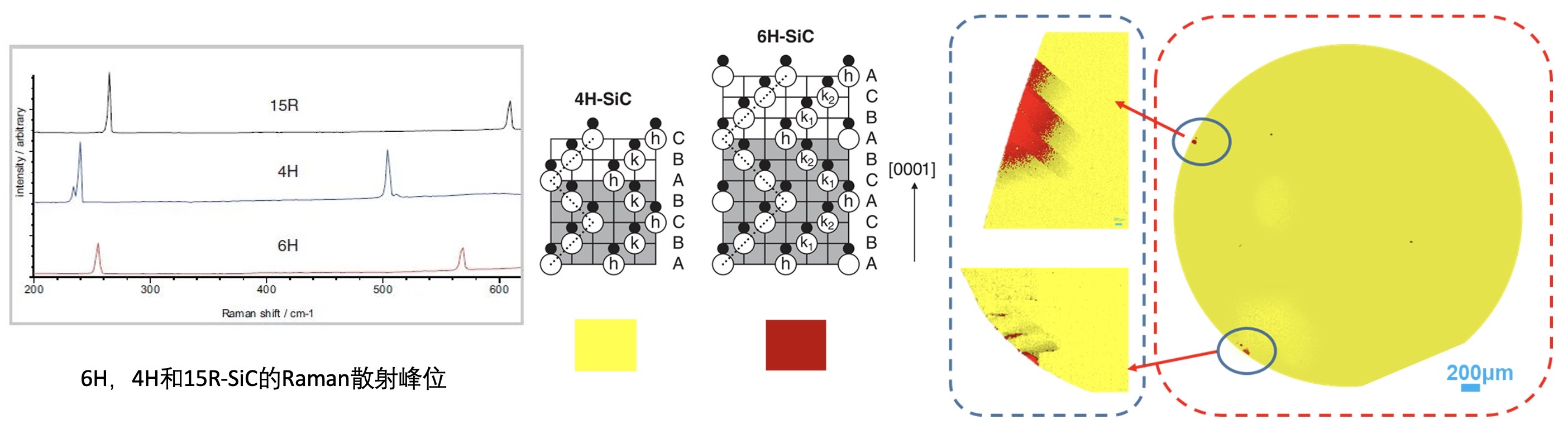

SiC多型面分布檢測


       不同結晶組分的碳化硅在襯底中的分布,是通過對襯底面掃描獲得Raman信號來實現的。由于4H晶型和6H晶型的碳化硅具有不同的Raman信號峰,因此通過選定峰位范圍的光強收集,可以區分出不同區域的晶型。

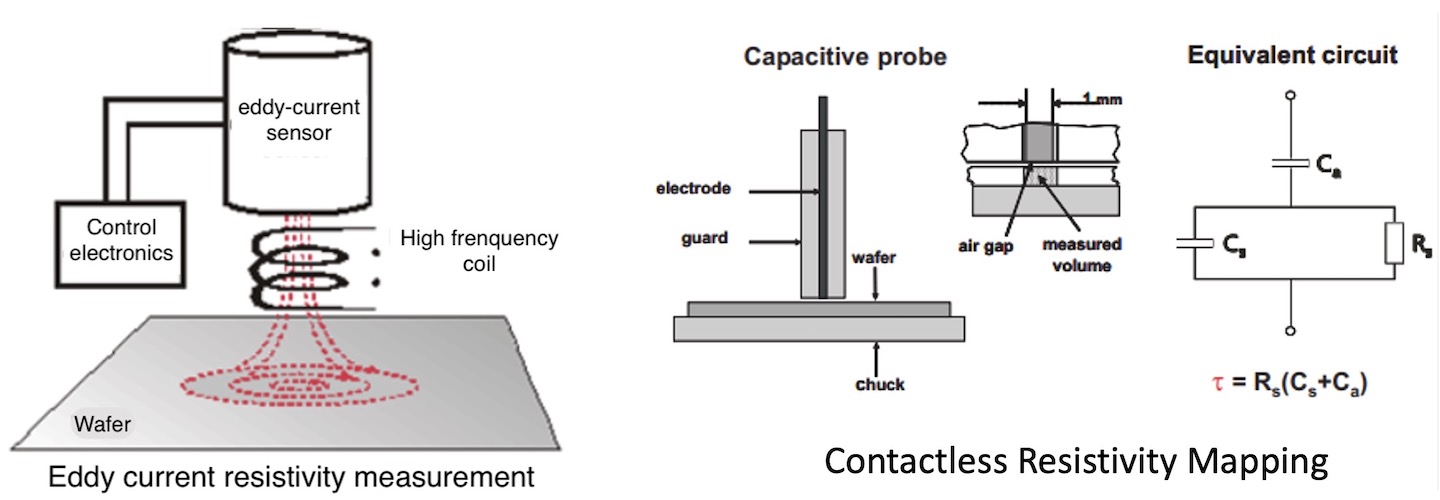

襯底片或外延片的電阻率檢測


        導電型碳化硅的電阻率是通過渦流法進行檢測的,導電線圈在導電襯底上形成渦流,渦流產生磁場變化被傳感器偵測到,可以計算出襯底的方塊電阻,渦流的檢測原理如下左圖所示;半絕緣型碳化硅的電阻率是通過電容探針?lè)ㄟM(jìn)行檢測的,在襯底上施加電壓的瞬間,通過偵測電荷的變化,來計算襯底的電阻率,該檢測原理如下圖所示

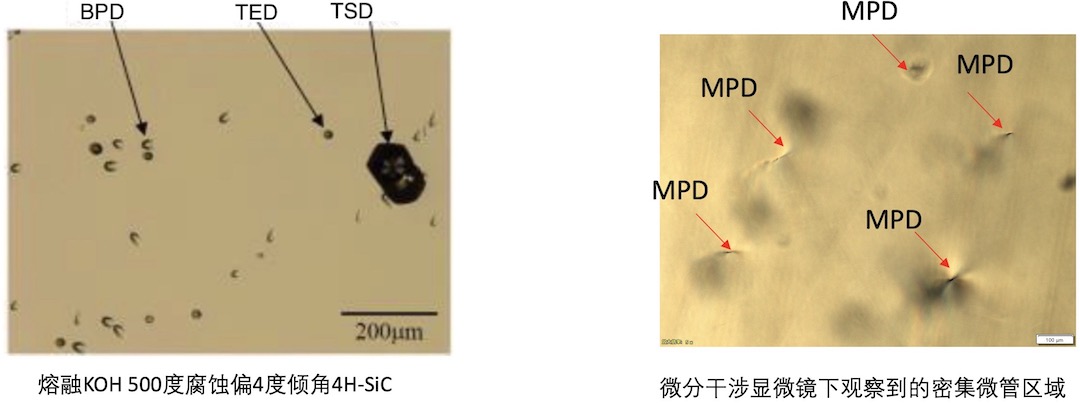

襯底位錯密度和微管密度面分布檢測


        要獲取碳化硅襯底位錯密度和微管密度分布的信息,首先在高溫熔融氫氧化鉀中腐蝕碳化硅襯底片,然后在光學顯微鏡或者類似的光學成像系統中,進行分區域的圖像識別,并計算單位面積(視場)的對應缺陷密度,由于不同的缺陷類型,如螺位錯(TSD)、刃位錯(TED)、基平面位錯(BPD)和微管(MPD)有自己的典型圖案特征,因此可以通過計算機圖像識別加以區分。
